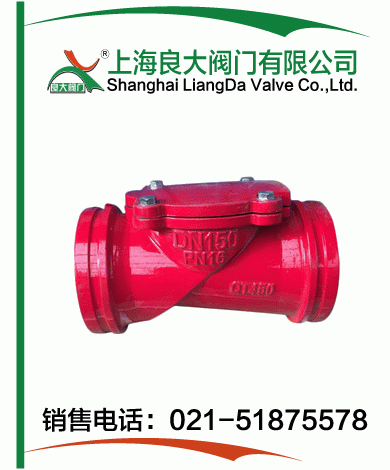

产品名称: | 消防沟槽止回阀 |
型号: | H84X |
口径: | DN50-600 |
压力: | 1.0-2.5MPa |
材质: | 铸铁、球铁、铸钢 |
消防沟槽止回阀产品概述:
消防沟槽止回阀是引进美国与德国同类先进产品而设计制造的一系列新型连接阀门。本产品的封圈采用倾斜设计,关闭时间短,可减小水锤压力。阀瓣采用于腈耐油橡胶与钢板经高温压制而成,耐冲刷,密封性能好。它具有安装快速、简易、安全、可靠、不受安装场地限制、便于管道与阀门的维修保养,有隔振隔音与一定的角度范围内有克服管道连接不同轴而产生仿差,解决温差所产生热胀冷缩等优点。消防沟槽止回阀广泛应用于输送流体管道的给排水,消防、空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
消防沟槽止回阀零件材料:
产品类型 | 材质 | ||||
阀体 | 阀板 | 阀轴 | 密封面 | ||
铸铁 | HT200 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 | 橡胶NBR、丁晴橡胶NBR、乙丙EPOM |
球墨铸铁 | QT450 | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 | |
铜 | 铜 | 铜或不锈钢 | 铬不锈钢 | 钢 | |
碳钢 | WCB | 球铁、碳钢、喷涂或不锈钢 | 铬不锈钢 | 不锈钢或铜 | |
不锈钢 | 1Crl8Ni9T1(304) | 不锈钢 | 不锈钢 | 不锈钢
|
消防沟槽止回阀性能参数:
公称压力 | 1.O | 1.6 | 2.5 | |||||||||
试验压力 | 壳体强度 | 1.5 | 2.4 | 3.75 | ||||||||
密封性能 | 1.1 | 1.76 | 2.75 | |||||||||
适用介质 | 产品类型 | 铸铁、球墨铸铁 | 铜 | 碳钢 | 不锈钢 | |||||||
适用介质 | 水、水蒸汽、油品、空气 | 水、水蒸汽 | 水、水蒸汽、油品、空气 | 硝酸类 | ||||||||
工作温度 | 密封面材质 | 橡胶 | 橡胶 | 乙丙橡胶 | 氟橡胶 | 聚四氟塑料 | 铜 | 不锈钢 | ||||
工作温度 | ≤60 | ≤80 | ≤250 | ≤250 | ≤200 | ≤200 | ≤200 |
消防沟槽止回阀外形结构图:
消防沟槽止回阀连接尺寸:
公称通径 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | - | |||
D | 57 | 60 | 76 | 89 | 108 | 114 | 133 140 | 159 165 168 | 219 | 273 | 325 | 377 | 426 | 480 | 530 | 630 | ||
A1 | 14.5 | 14.5 | 14.5 | 16 | 16 | 16 | 19 | 19 | 19 | 25 | 25 | 25 | 25 | 25 | - | |||
B1 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 9.5 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | 13 | - | |||
C | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 | 2.2 |
